Ch02. L2 수준에서 외울 것들

NIC, L2 Frame, LAN 카드 그리고 MAC 주소

PC와 NIC 표기

NIC, L2 Frame, LAN 카드

• NIC(Network Interface Card)는 흔히 LAN(Local Area Network) 카드이다.
  • LAN은 네트워크 규모를 나타내며, WAN > MAN > LAN 으로 LAN이 가장 규모가 작다.
• 유/무선 NIC이 있지만 굳이 구별하지 않고 NIC이라고 할 때가 많다.
• NIC은 H/W이며 MAC주소를 갖는다.
• Packet은 L2에서의 유통되는 데이터 단위이다.

L2 Access Switch

L2Access

L2 Access Switch

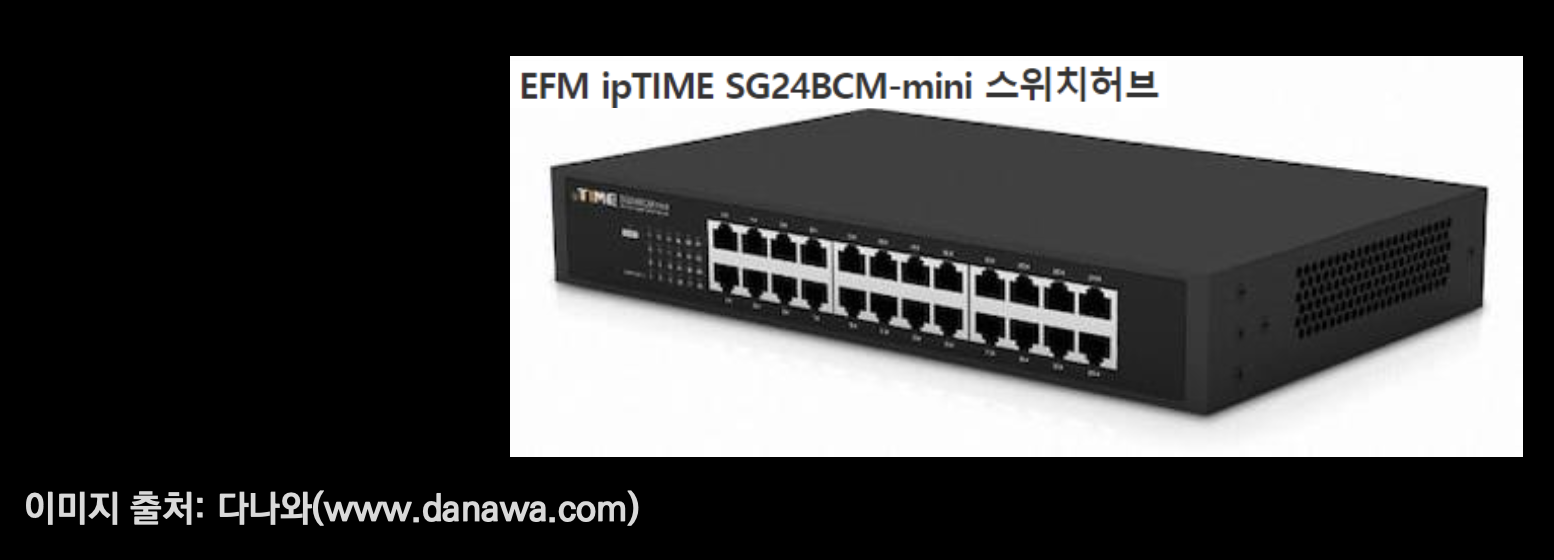

• End-Point와 직접 연결되는 스위치

  • 각각의 포트를 Interface라고 한다.
• Mac 주소를 근거로 스위치
• L2 Access에서 Router로 가는 Link를 UpLink라고 하며, PC에서 L2 Access에 물리적 접근이 실패시에는 Link-Down, 성공시에는 Link-Up이라고 한다.

L2 Distribution Switch

L2 Distribution Switch

• 쉽게 생각하면 L2 Access 스위치를 위한 스위치
• VLAN(Virtual LAN) 기능을 제공하는 것이 일반적이다.

Broadcast

• Broadcast 범위를 생각해보자
  • Unicast와는 반대되는 개념으로 효율이 낮다. -> 모두에게 전파
  • BroadCast를 남용하게 되면 효율이 떨어지는데, Broadcast를 하는동안 다른 장비들은 통신을 멈춰야하기 때문이다. -> 남용하면 모든 장비들간의 통신이 멈출수 있다.
    • 이를 방지하기 위해 Switch에 Broadcast 범위를 설정할 수 있다
• Broadcast 주소라는 매우 특별한 주소가 존재한다. (MAC, IP 모두 존재)
  • MAC - 48Bit -> FF-FF-FF-FF-FF-FF-FF 와 같이 특별한 주소 체계를 가진다.
• 논리적인 것인지 아니면 물리적인 것인지로 구분하는 것도 방법이다.
• 일단 MAN(Metropolitan Area Network)은 제외하자.

LAN과 WAN의 경계

OSI 7계층

• OSI 7계층에서 S/W와 H/W를 나누는 영역에서 S/W를 Logical 혹은 Virtual로 부른다.
• H/W 영역을 S/W로 구현이 가능한 시기가 왔고, 이를 S/W로 구현한 것인 Virtual Machine이다.(VM)
• 정확하게는 아니지만, 통산 LAN 영역은 H/W영역을 가리키고, WAN 영역은 S/W 영역을 가리킨다.
